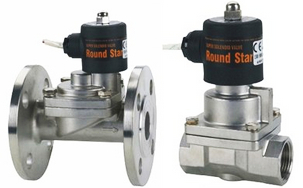

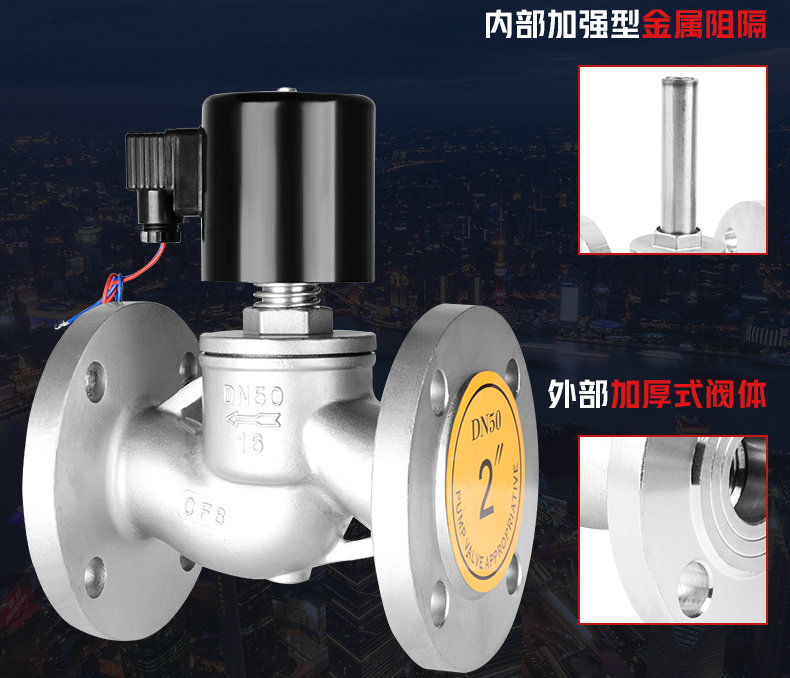

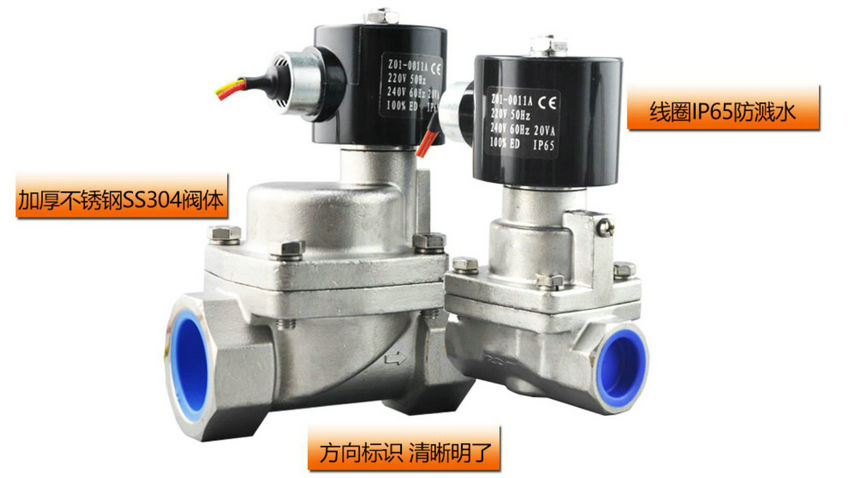

蒸汽電磁閥,不銹鋼蒸汽電磁閥適用于以蒸汽為熱介質，進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸氣設備及各類溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。ZCZP蒸汽電磁閥廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自制系統。
蒸汽電磁閥技術參數原理結構：
分步直動活塞型、先導活塞型
流體溫度：C7組：≤350℃
控制方式：常閉式、常開式
標準電壓：AC220V、DC24V (其它可特制)
流體范圍①：熱水、蒸汽、導熱油等高溫介質
環境溫度：-30--75℃
密封材料：PTFE、紫銅
電氣連接：接線盒
防護等級：普通型IP54、防爆型IP56
防爆等級：dⅡBT4 、dⅡCT5
ZCZP蒸汽電磁閥技術參數
|
工作介質 |
蒸汽及其他腐蝕性氣體 |
|
介質溫度℃ |
≤200 |
|
工作壓力MPa |
1.6 |
|
工作壓差MPa |
0.05～1.6 |
0.1～1.6 |
|
電源電壓 |
AC220V其余規格可作特殊訂貨 |
|
使用壽命 |
按JB/T7352-94規定 |
|
額定流量系數KV |
|
泄漏量ml/min |
按JB/T7352-94·F規定 |
|
公稱通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
功 耗VA |
30、40 |
30、40、50 |
ZQDF蒸汽電磁閥技術參數
|
型號 |
ZQDF-1 |
ZQDF-2 |
ZQDF-3 |
ZQDF-1Y |
ZQDF-2Y |
ZQDF-3Y |
|
公稱壓力MPa |
1.6 |
|
工作壓差MPa |
DN15～50 |
0～1.6 |
|
DN65～100 |
0.05～1.6 |
|
介質種類 |
煤氣、空氣等 |
飽和蒸汽 |
過熱蒸汽或高溫氣體 |
水油液體 |
熱水、油 |
油 |
|
介質溫度℃ |
≤60 |
≤180 |
≤220 |
≤60 |
≤180 |
≤220 |
|
電源電壓 |
AC220V其余規格可作特殊訂貨 |
|
使用壽命 |
按JB/T7352-94規定 |
|
泄漏量m1/min |
按JB/T7352-94·F規定 |
|
功耗 |
AC≤70VA DC≤60W |
|
防爆標志 |
dIIBT4 |
|
防爆證編號 |
CE991010 |
|
出線口接頭 |
內螺紋M20×1.5 |
|
環境溫度 |
-40～+60℃ |
ZCG高溫蒸汽電磁閥技術規格
|
介質溫度℃ |
ZCG |
≤250 ≤450 |
|
ZCH |
≤400 |
|
公稱壓力(MPa) |
ZCG |
2.5 |
|
ZCH |
4.0 |
|
工作壓差(MPa) |
ZCG |
0.1-2.5 |
|
ZCH |
0.1-4.0 |
|
公稱通徑(MPa) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
功耗 |
130VA |
480VA |
|
電源電壓 |
AC220V DC 24V 其余規格可作特殊訂貨 |
|
額定流量系數(KV) |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
58 |
85 |
154 |
|
泄漏量(ml/min) |
按JB/T7352-94·F規定 |
蒸汽電磁閥,不銹鋼蒸汽電磁閥主要技術參數：
產品規格：
| DN1～DN500
|
閥體材質：
| 鑄鋼,黃銅,不銹鋼等
|
適用介質：
| 蒸汽,熱水,氣體等流體等
|
溫度范圍：
| -29～+200+350℃
|
介質粘度：
| 小于50C St(大于時需定制）
|
防護性能：
| 防水、防爆（Exd IICT4)、（Exd IICT5)、防腐
|
接線方式：
| 接線座式；引線式；插頭式
|
控制方式：
| 常開、常閉
|
電源電壓：
| AC(380、240、220、24)V、DC(110、24)V
|
連接方式：
| 內螺紋、法蘭
|
泄 漏 量：
| 零
|
蒸汽電磁閥工作原理：
常閉：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開；當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
蒸汽電磁閥常開：當線圈通電時，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。
購買電磁閥需要提供以下參數：
材質：
溫度：
電壓：
接口尺寸：
流體介質：
連接方式：可選（法蘭式或螺紋/等）
工作狀態可選：(常開或常閉)
防護性能可選：防水/防爆Exd IICT4（Exd IICT5)
