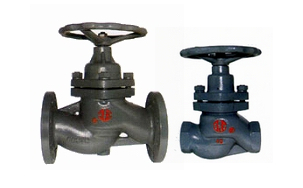

柱塞閥,U41S柱塞閥產品介紹：
是由閥體、閥蓋、閥桿、柱塞、手輪、密封圈、孔架等零部件組成。當旋轉手輪的，通過閥桿帶動柱塞，使之在兩個密封圈之間上下往復運動，完成閥門的開啟和關閉。
在柱塞閥中，柱塞與密封圈之間采用過盈配合，當柱塞塞入密封圈內孔時，密封圈被壓縮進而緊緊抱住柱塞。這時，依靠過盈密封圈所產生的徑向分力將大于流體壓力，從而保證了密封。當柱塞抽出時，密封圈在材料的彈性作用下，恢復原狀，此時，流體通過孔架及下密封圈而流向出口。
柱塞閥由于密封圈采用非金屬材料制成，混合綜合性能，有經受長期高溫、高壓而不喪失彈性的性能，況且柱塞與密封圈之間的接觸面積大。因此密封可靠、經久耐用.
柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截?cái)嗔鞯�；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。
由于柱塞表面經過外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。
柱塞閥結構特點
1、法蘭柱塞閥是由閥體、閥蓋、閥桿、柱塞、導向套、密封環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座面完成閥門的開啟與關閉功能。
2、在閥門中柱塞與密封環采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封從而耐磨性高的無毒密封材料，所以密封可靠、經久耐用，從而提高閥門的使用壽命。
柱塞閥性能規范
|
閥體材料 |
適用溫度 |
適用介質 |
壓力范圍 |
|
鑄鋼 |
≤350℃ |
水、蒸汽、油品 |
PN1.6-4.0MPa |
|
鑄鐵 |
≤180℃ |
水、蒸汽、油品 |
PN1.6 |
|
不銹鋼 |
≤200℃ |
硝酸、醋酸 |
通徑范圍 |
|
含鉬不銹鋼 |
≤550℃ |
氮、氫、尿素等 |
DN15-400mm |
柱塞閥壓力試驗
|
實驗項目 |
實驗介質 |
實驗壓力 |
|
壓強實驗 |
水 |
1.5PN |
|
高壓密封試驗 |
水 |
1.1PN |
|
低壓氣密封試驗 |
氣 |
0.5-0.7MPa |

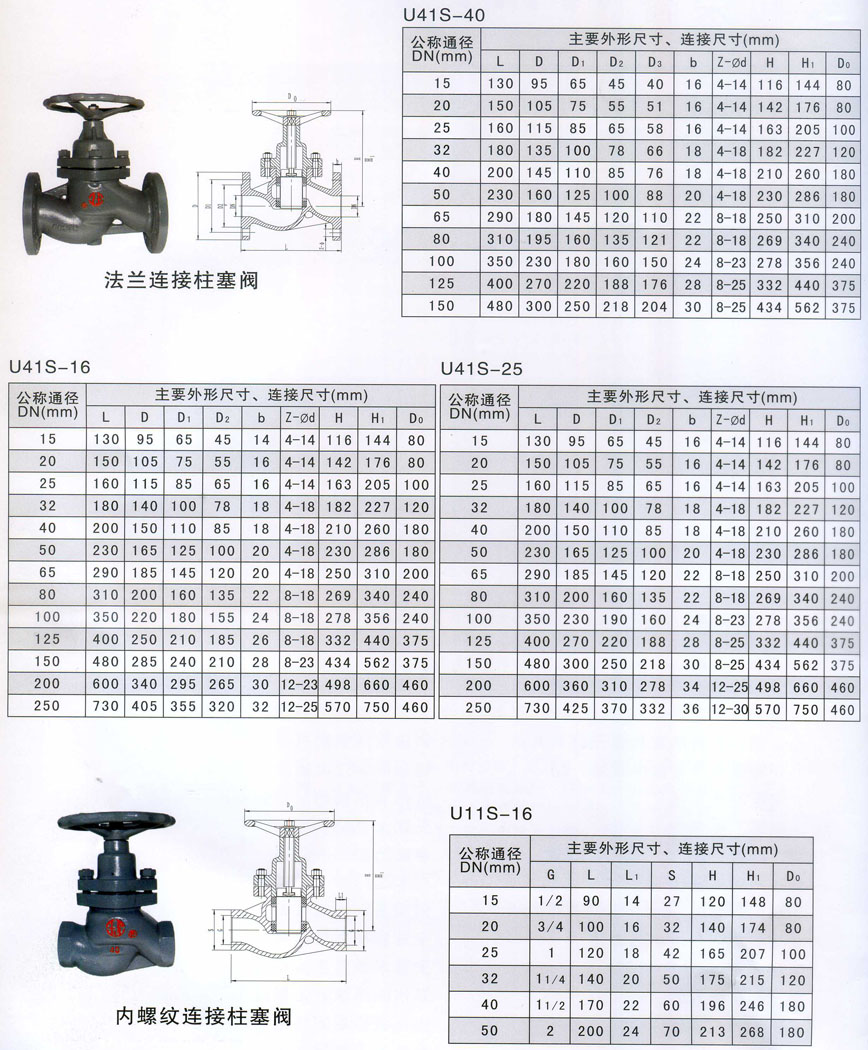

柱塞閥,U41S柱塞閥尺寸結構圖:
